| GJJ型卡箍式柔性管接头 |
| |

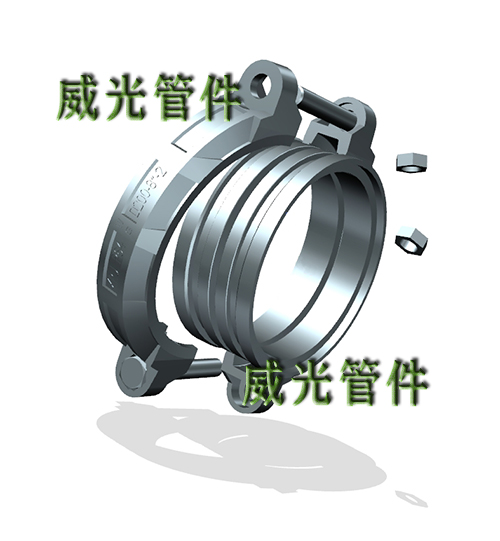

GJJ型卡箍式柔性管接头
|
主要部件： |
|
1、管卡； |
|
2、管端（与钢管焊接的端管）； |
|
3、橡胶密封圈； |
|
4、紧固螺栓。 |
|
压力（Mpa) |
钢管外径D |
瓣数 |
间隙h |
偏转角 |
|
2.5~6.4 |
57/60 |
2 |
4 |
2.5° |
|
73/76 |
2 |
4 |
2.5° |
|
89 |
2 |
5 |
2.5° |
|
108/114.3 |
2 |
5 |
1.5° |
|
127 |
2 |
5 |
1.5° |
|
133 |
2 |
5 |
1.5° |
|
159/165 |
2 |
6 |
1.5° |
|
168 |
2 |
6 |
1.5° |
|
194 |
2 |
6 |
1.5° |
|
219 |
2 |
6 |
1.5° |
|
273 |
2 |
8 |
1.5° |
|
325 |
2 |
8 |
1.2° |
|
377 |
2 |
8 |
1.2° |
|
426 |
3 |
8 |
1.2° |
|
