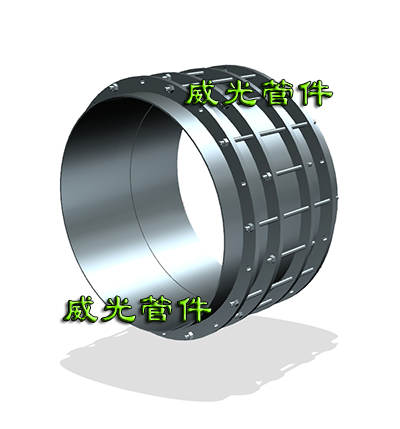

BY型压盖松套限位伸缩接头
BY（SSJB-3）型压盖式松套限位伸缩接头在AY（SSJB）原有性能的基础上增设限位装置，在最大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩，一旦超过其最大伸缩量就起到限位，确保管道的安全运行，该产品适应于两边与管道焊接，安装时松开压盖螺母，调整至安装长度后把两端的短管与管道焊接，最后用对角均匀拧紧螺母，调整好防拉脱螺母即可。
|
公称通径DN |
管子外径DW |
外形尺寸 |
伸缩量
δ |
外径
D |
总长L |
|
安装尺寸 |
max |
min |
|
65 |
76 |
155 |
645 |
690 |
600 |
90 |
|
80 |
89 |
165 |
|
100 |
108 |
190 |
|
114 |
195 |
|
125 |
133 |
215 |
|
140 |
225 |
|
150 |
159 |
245 |
|
168 |
255 |
|
200 |
219 |
310 |
|
250 |
273 |
375 |
|
300 |
325 |
440 |
655 |
710 |
600 |
110 |
|
350 |
377 |
490 |
|
400 |
426 |
540 |
|
450 |
480 |
590 |
|
500 |
530 |
645 |
|
600 |
630 |
750 |
|
700 |
720 |
850 |
|
800 |
820 |
965 |
1075 |
1150 |
1000 |
150 |
|
900 |
920 |
1065 |
|
1000 |
1020 |
1165 |
|
1200 |
1220 |
1365 |
|
1400 |
1420 |
1590 |
|
1500 |
1520 |
1690 |
|
1600 |
1620 |
1795 |
|
1800 |
1820 |
2000 |
|
2000 |
2020 |
2200 |
|
2200 |
2220 |
2420 |
|
2400 |
2420 |
2635 |
|
2600 |
2620 |
2835 |
|
2800 |
2820 |
3040 |
|
3000 |
3020 |
3240 |
|
3200 |
3220 |
3440 |
1130 |
1260 |
1000 |
260 |
