AF型法兰松套伸缩接头

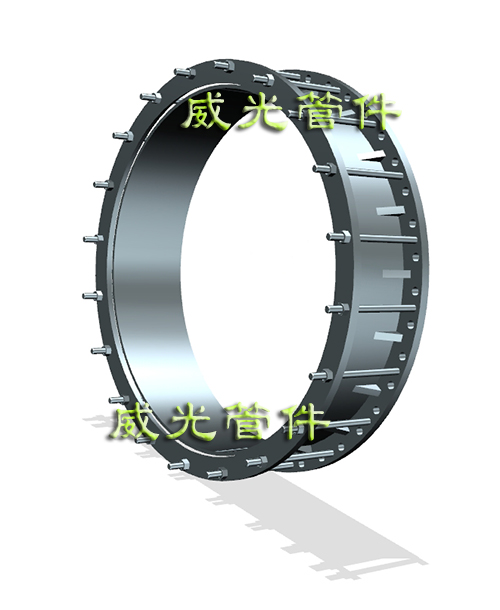

AF（VSSJA）型法兰松套伸缩接头，吸取了国内外同类产品优特点设计的，具有结构简单合理，密封性能可靠，勿需焊接，安装拆卸方便，能补偿管道一定范围内的位移、错位和挠曲等优点；重复利用率高，适用于任何介质的管路，用于阀、泵等设备与管路连接。该产品适用于一边与法兰连接，一边与管子插接，勿需焊接，结构合理，密封可靠，安装快速方便。

PN0.25MPa
公称通径DN	管子外径DW	法兰连接尺寸					总长 L	管子插入长度≈L_ο	伸缩量 δ
		法兰外径D	螺栓孔中心圆直径	螺栓孔径d_ο	螺栓bolt
					n/个	Th
65	76	160	130	14	4	M12	118	65	50
80	89	190	150	18		M16
100	108	210	170		4	M16	123
	114
125	133	240	200		8
	140
150	159	265	225
	168
200	219	320	280
250	273	375	335		12		130
300	325	440	395	22		M20	160	85	65
350	355	490	445
	377
400	406	540	495		16
	426
450	457	595	550
	480
500	508	645	600		20
	530
600	610	755	705	26		M24
	630
700	720	860	810		24
800	820	975	920	30		M27	225	130	130
900	920	1075	1020
1000	1020	1175	1120		28
1200	1220	1375	1320		32
1400	1420	1575	1520		36		270
1600	1620	1790	1730		40
1800	1820	1990	1930		44
2000	2020	2190	2130		48
2200	2220	2405	2340	33	52	M30	275
2400	2420	2605	2540		56
2600	2620	2805	2740		60		300	140	140
2800	2820	3030	2960	36	64	M33
3000	3020	3230	3160		68
3200	3220	3430	3360		72
3400	3420	3630	3560		76
3600	3620	3840	3770		80
3800	3820	4045	3970	39		M36
4000	4020	4245	4170		84

PN0.6MPa
公称通径DN	管子外径DW	法兰连接尺寸					总长L	管子插入长度≈L_ο	伸缩量δ
		法兰外径D	螺栓孔中心圆直径	螺栓孔径d_ο	螺栓bolt
					n/个	Th
65	76	160	130	14	4	M12	118	65	50
80	89	190	150	18		M16
100	108	210	170				123
	114
125	133	240	200		8
150	159	265	225
	168
200	219	320	280
250	273	375	335		12		130
300	325	440	395	22		M20	160	85	65
350	355	490	445
	377
400	406	540	495		16
	426
450	457	595	550
	480
500	508	645	600		20
	530
600	610	755	705	26		M24
	630
700	720	860	810		24
800	820	975	920	30		M27	255	130	130
900	920	1075	1020
1000	1020	1175	1120		28
1200	1220	1405	1340	33	32	M30
1400	1420	1630	1560	36	36	M33	270
1600	1620	1830	1760		40
1800	1820	2045	1970	39	44	M36
2000	2020	2265	2180	42	48	M39
2200	2220	2475	2390		52		275
2400	2420	2685	2600		56
2600	2620	2905	2810	48	60	M45	300	140	140
2800	2820	3115	3020		64
3000	3020	3315	3220		68
3200	3220	3525	3430		72
3400	3420	3735	3640		76
3600	3620	3970	3860	56	80	M52

PN1.0MPa
公称通径DN	管子外径DW	法兰连接尺寸					总长L	管子插入长度≈L_ο	伸缩量δ
		法兰外径D	螺栓孔中心圆直径	螺栓孔径d_ο	螺栓bolt
					n/个	Th
65	76	185	145	18	4	M16	118	65	50
80	89	200	160		8
100	108	220	180				123
	114
125	133	250	210
	140
150	159	285	240	22		M20
	168
200	219	340	295
250	273	395	350		12		130
300	325	445	400				160	85	65
350	355	505	460		16
	377
400	406	565	515	26		M24
	426
450	457	615	565		20
	480
500	508	670	620
	530
600	610	780	725	30		M27
	630
700	720	895	840		24
800	820	1015	950	33		M30	225	130	130
900	920	1115	1050		28
1000	1020	1230	1160	36		M33
1200	1220	1455	1380	39	32	M36
1400	1420	1675	1590	42	36	M39	270
1600	1620	1915	1820	48	40	M45
1800	1820	2115	2020		44
2000	2020	2325	2230		48
2200	2220	2550	2440	56	52	M52	275
2400	2420	2760	2650		56
2600	2620	2960	2850		60		300	140	140
2800	2820	3180	3070		64
3000	3020	3405	3290	60	68	M56

PN1.6MPa
公称通径DN	管子外径DW	法兰连接尺寸					总长L	管子插入长度≈L_ο	伸缩量δ
		法兰外径D	螺栓孔中心圆直径	螺栓孔径d_ο	螺栓bolt
					n/个	Th
65	76	185	145	18	4	M16	118	65	50
80	89	200	160		8
100	108	220	180				123
	114
125	133	250	210
	140
150	159	285	240	22		M20
	168
200	219	340	295		12
250	273	405	355	26		M24	130
300	325	460	410				160	85	65
350	355	520	470		16
	377
400	406	580	525	30		M27
	426
450	457	640	585		20
	480
500	508	715	650	33		M30
	530
600	610	840	770	36		M33
	630
700	720	910	840		24
800	820	1025	950	39		M36	225	130	130
900	920	1125	1050		28
1000	1020	1255	1170	42		M39
1200	1220	1485	1390	48	32	M45
